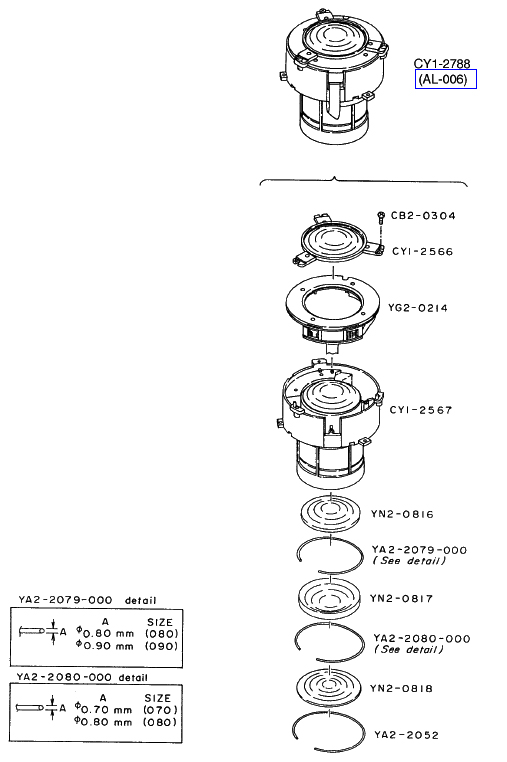

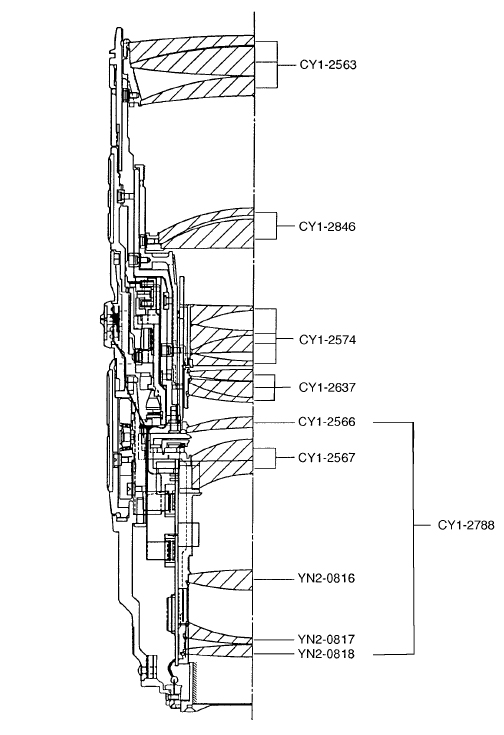

Объектив Canon EF 70-200mm f/2.8L USM, конструкция и каталог запчастей Canon EF 70-200mm f/2.8L USM один из серии зум-телеобъективов с наиболее часто используемым фокусным расстоянием и постоянной светосилой семейства Canon EF. Все объективы 70-200 мм относятся к серии «L» и имеют ультразвуковой привод (USM). Canon EF 70-200mm f/2.8L USM был выпущен в марте 1995 года и представляет собой профессиональный светосильный автофокусный объектив серии L с переменным фокусным расстоянием, с 15 группами и 18 элементами линз. Отличается высокой светосилой f/2.8 на всём диапазоне фокусных расстояний. Как и все объективы серии L, обладает высоким качеством изображения, однако пылевлагостойкого корпуса нет. Конструкция объектива Canon EF 70-200mm 1:2.8 L USM и каталог запасных частей PARTS NO.ОписаниеПримечание CA2-4586-000 screw, cross-recess, PHвинт, крестообразный щлиц CA2-5435-000 contact ass'yконтактная группа байонет CB2-0084-000 brush, zoomingконтактная группа программного шлейфа зум CB2-0304-000 screw, PH, w/lock washerвинт с гровер шайбой CB2-0397-000 screw, cross-recess, PHвинт, крестообразный щлиц CY1-2178-000(XXX) washer, mountюстировочная шайба под байонет CY1-2483-000 belt (old) CY1-2497-000(XXX) mount, lensбайонет CY1-2563-000 1st group lens ass'yпервая группа линз CY1-2566-000 g13 lens ass'yлинза G13 в оправе CY1-2567-000 5th group lens ass'y5я группа линз CY1-2574-000 3rd group lens ass'y3я группа линз CY1-2637-000 4th group lens ass'y4я группа линз CY1-2656-000 ring, gear 1зубчатое кольцо 1 CY1-2657-000 ring, gear 2зубчатое кольцо 2 CY1-2707-000 index ring unitкольцо со шкалой CY1-2708-000 A/M switch unitпереключатель режима фокусировки CY1-2788-000 lens ass'y, rearвыходной блок линз Купить CY1-2846-000 lens ass'y, 2nd group2я группа линз CY1-2857-000 belt (new) XA1-1170-227 screw, cross-recess, PHвинт, крестообразный щлиц XA1-1170-259 screw, cross-recess, PHвинт, крестообразный щлиц XA1-1170-307 screw, cross-recess, PHвинт, крестообразный щлиц XA1-1200-609 screw, cross-recess, PHвинт, крестообразный щлиц XA1-6170-407 screw, cross-recess, PHвинт, крестообразный щлиц XA1-6200-407 screw, cross-recess, PHвинт, крестообразный щлиц XA1-6200-707 screw, cross-recess, PHвинт, крестообразный щлиц XA1-7170-257 screw, cross-recess, PHвинт, крестообразный щлиц XA1-7170-307 screw, cross-recess, PHвинт, крестообразный щлиц XA1-7170-407 screw, cross-recess, PHвинт, крестообразный щлиц XA1-7200-606 screw, cross-recess, PHвинт, крестообразный щлиц XA4-1170-307 screw, cross-recess, PHвинт, крестообразный щлиц XA4-6170-227 screw, cross-recess, PHвинт, крестообразный щлиц XA4-6170-359 screw, cross-recess, PHвинт, крестообразный щлиц XA4-6170-409 screw, cross-recess, PHвинт, крестообразный щлиц XA4-7170-257 screw, cross-recess, PHвинт, крестообразный щлиц XA4-9170-309 screw, cross-recess, PHвинт, крестообразный щлиц YA2-0124-000 rubber, frictionрезиновая прокладка, фрикцион YA2-0929-000 screw, cross-recess, PHвинт, крестообразный щлиц YA2-2026-000 barrel, intermediateвнутренний тубус PARTS NO.ОписаниеПримечание YA2-2033-000 barrel, lensоправа линз YA2-2038-000 ring, manual focusingкольцо мануальной фокусировки YA2-2039-000 ring, zoomingкольцо зум YA2-2044-000 ring, manual focus rubberрезинка на кольцо фокусировки YA2-2045-000 ring, zoom rubberрезинка на кольцо зум YA2-2046-000 scale, depth of field YA2-2047-000 scale, focusingшкала фокусировки YA2-2052-000 ring, snapфиксатор YA2-2053-000 key, guideповодок YA2-2054-000 key, zoomingповодок зум YA2-2058-000 washer, blindпрокладка, непрозрачная YA2-2059-000 holder, washerпрокладка YA2-2061-000 collarвтулка (коллар) YA2-2062-000(XXX) collarвтулка (коллар) YA2-2063-000(XXX) collarвтулка (коллар) YA2-2064-000 screw, cross-recess, PHвинт, крестообразный щлиц YA2-2065-000(XXX) ring, snapфиксатор линзы YA2-2067-000 cover, backзаглушка на байонет YA2-2072-000 screw, cross-recess, PHвинт, крестообразный щлиц YA2-2077-050 sheet, light shield YA2-2079-000(XXX) ring, snapфиксатор линзы YA2-2080-000(XXX) ring, snapфиксатор линзы YA2-2082-000 collarвтулка (коллар) YG2-0212-000 focusing unitпривод фокусировки в сборе Купить YG2-0214-000 power diaphragm unitблок диафрагмы Есть в наличии YG2-0281-000 main pcb ass'yсистемная плата Есть в наличии YG9-0263-000 tripod socket unit (old)штативное кольцо (первой версии) YG9-0263-100 tripod socket unit (new)штативное кольцо (новой версии) YG9-0361-000 fixed barrel unitтубус (баррель) YG9-0362-000 zoom unitвнутренние тубусы YG9-0363-000 front ring unitпереднее кольцо YG9-0365-000 reverse gear unitшестерня муфты фокусировки YH1-0341-000 zoom flxпрограммный шлейф зум YH1-0426-000 focus flxпрограммный шлейф фокусировки YN2-0810-000 lens, G10линза YN2-0816-000 lens, G16линза YN2-0817-000 lens, G17линза YN2-0818-000 lens, G18линза YP2-0812-000 lens, G11/12линзы Оптическая схема объектива Canon EF 70-200mm f/2.8L USM Все материалы на странице представлены исключительно для ознакомления без целей коммерческого использования. Права принадлежат их законным правообладателям - Canon.inc.
