Инструкция по ремонту фотокамеры Pentax K100D super

service manual pentax k100d

Конструкция и функциональность камеры Pentax K100D super (76706) аналогичны Pentax K100D (76700).

Pentax K100D super поддерживает объективы с ультразвуковым двигателем автофокусировки (SDM: Supersonic Drive Motor), в камере реализована функция автоматической чистки матрицы ("пылетряс" - DR (Dust Removal).

По вопросам разборки-сборки, настройки камеры Pentax K100D super руководствоваться инструкцией по ремонту Pentax K100D (76700).

Список деталей и запасный частей фотокамеры Pentax K100D super несовместимых с моделью Pentax K100D. См. Parts list каталог запасных частей Pentax K100D super:



  • Правая часть передней панели (А161)
  • Комплект "пылесборников" (ленты с двухсторонним клейким слоем) (А35)
  • SR/CCD блок (0-С000)
  • AF двигатель (мотор автофокусировки) (0-S300)
  • Плата (А162)
  • Задняя панель (А201)
  • Системная плата (0-T100, можно использовать 76700-0-T100)

Инструменты, приборы и оборудование (такие же как для модели Pentax K100D, за исключением программного обеспечения рассмотренного ниже).

Софт и прошивка фотоаппарата Pentax K100D superСофт для настройки 76706/76700 (SLR / Digital / SR) ..... 95901 P412.

Подготовка компьютера и карт памяти типа SD для записи файлов программного обеспечения настройки и корректировки фотокамеры.

Если на компьютере уже установлено программное обеспечение для настройки Pentax K100D, файлы для настройки Pentax K100D super установятся автоматически.

Если программное обеспечение не установлено, следуйте инструкции по установки софта 95901 P412.

Для установки программного обеспечения настройки и корректировки фотокамеры Pentax K100D super потребуется:

  • Софт для настройки 76706/76700
  • Персональный компьютер
  • Карты памяти типа SD объем 8ГБ - 3шт.
  • Фотокамера, USB кабель или картридер

Для подготовки SD карт (3шт.) потребуется

  • Софт для прошивка
  • прошивка для T100
  • запись и инициализация данных

Последовательность установки:

① Удалить предыдущие версии программного обеспечения настройки Pentax K100D с компьютера.

② Скопируйте файлы софта 76706/76700 на диск С компьютера в следующие папки:
[76700_706]・[76700_706 SLR]・[76700_706 SR Operation Adjustment]・[76700_706 SR Gain Adjustment]

③ Скопируте два файла на SD карту в папку [76700 Initial Data Set]

④ Скопируйте файл kb459b.bin на SD карту в папку [GM_FW]

⑤ Скопируйте файл kb392.bin на SD карту в папку [Product ID FW]

Последовательность разборки сборки фотокамеры Pentax K100D super

1. Замена платы 0-T100

После замены платы 0-T100 необходимо выполнить шаги в следующей последовательности:

① Установить прошивку на новую плату 0-T100

② Установить прошивку product FW

③ Выполнить инициализацию данных

Внимание: процедуру прошивки следует выполнить строго в последовательности ① → ② → ③

2. Расположение проводов на плате 0-T100

① Припаять провода (yellow - желтый; purple - фиолетовый; blue - синий) согласно рисунка см. ниже.

② уложить провода и зафиксировать лентой T66(BT6x15) и T65(BT6x8)

Системная плата и распайка проводов Pentax K100D super

3. Распайка проводов платы SDM PCB 0-T770

① 0-T770

② распайка проводов

③ Скотч для фиксации шлейфов DT(7x11)

④ распайка проводов (red - красный; black - черный)

⑤ распайка проводов (white - белый; brown - коричневый)

⑥ уложите провода согласно рисунка см. ниже

Расположение проводов и как правильно уложить шлейфы

4. плата 0-Q200

① PT(13x25)

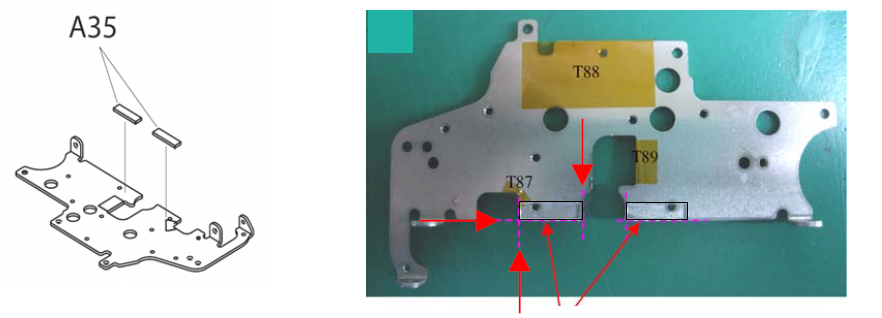

5. "Пылесборники" A35(Dust collection sheet)

① Приклеить ленты с двухсторонним клейким слоем A35 x 2, согласно рисунка см. ниже

ленты с двухсторонним клейким слоем A35 x 2

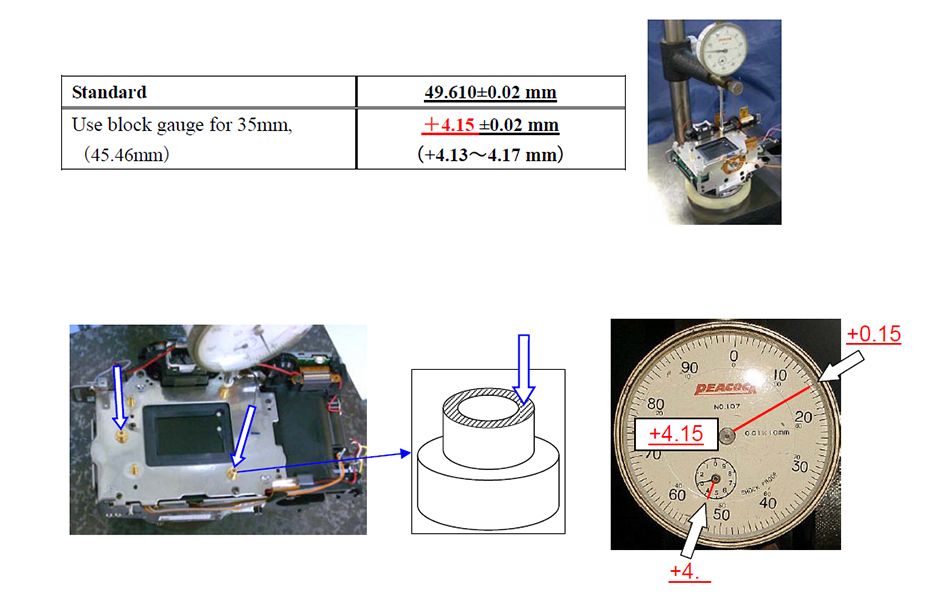

6. Проверить стойки для установки CCD матрицы.

① С помощью калибровочных измерительных приборов измерить высоту стоек относительно шасси камеры.

block gauge

7. Расположение проводов

① Зафиксировать шлейф лентой A39 (BT 6x10)

② Уложить провода согласно рисунка

wire k100d

8. Проверка платы управления ультразвуковым двигателем автофокусировки объектива

* установите объектив с ультразвуковым двигателем автофокусировки и проверить работу платы 0-T770

Карта потребления тока от источника питания в разных режимах камеры

Объектив Pentax-FA, позиция А, установки камеры - по умолчанию.
Объектив - О: установлен; Х: без объектива
Карта памяти - О: SD карта установлена; Х: без карты.

№№Установки камерыОбъективSD картаБатарея
DC5.5V
Сетевой
адаптер
DC6.5V
1 Переключатель питания SW/OFF O X 50μA 10mA
O O 50μA 10mA
X X 250μA 10mA
2 После авто-отключения питания O X 250μA 10mA
X X 250μA 10mA
3 Переключатель питания SW/ON
(Meter OFF)
O X 180mA 240mA
O O 180mA 240mA
X X 180mA 240mA
4 Переключатель питания SW/ON
(Meter ON)
O X 370mA 470mA
O O 370mA 470mA
5 Зарядка конденсатора вспышки * O X 2,100mA 2,200mA
6 В режиме работы двигателя AF * O X 2,200mA 2,300mA
7 В режиме работы управления
объективом с SDM
O AF
O MF
X
X
3,500mA
2,200mA
3,500mA
2,200mA
8 В режиме спуска затвора * O X 3,000mA 3,200mA
O O 3,000mA 3,200mA
9 Запись изображения
после спуска затвора
O O 350mA 350mA
10 Bulb O X 1,200mA 1,200mA
O O 1,200mA 1,200mA
11 Отображение меню на дисплее O X 500mA 450mA
12 Отображение меню (Видео вых.) O X 400mA 350mA
13 Отображение снимка на дисплее O O 500mA 450mA
14 Запись изображение на карту O O 500mA 450mA
15 Режим Stand-By  при подкл. USB O O 300mA 300mA
16 Передача изображений по USB O O 350mA 300mA
